液晶显示屏的扭曲向列相 (Twisted nematic, TN) 技术

TN 液晶盒开辟了一场革新, 引发现今最节能的平板显示屏幕的持续发展。

明与暗

TN 平面屏幕由多层构成。扭曲 90° 的超薄液晶混合物层位于涂有透明电极的两块薄玻璃板之间。偏光片位于玻璃板的外侧，而内侧则有滤色片，透明电极和用于定向 LC 分子的配向层。厚度约为 4 到 8 微米的液晶层，是每个液晶显示器的核心。与偏光片配合使用，它可用作背光的“光阀”。第一层偏光片仅允许特定的光振荡水平通过。然后光线与液晶相遇。当施加电压时，分子垂直配向于玻璃基板之间。施加电压的时候，分子呈垂直于玻璃板的方向排列。

光能够顺着这种排列方式通过，光线跟随此配向，但不能通过旋转了 90° 的第二层偏光片。结果：像素变暗。如果没有施加电压，分子会恢复原来的扭曲配向。光跟随此旋转，因此能够穿过第二偏光片：像素变亮。因为几乎没有电流通过液晶显示屏，所以这种显示器非常节能。

TN 液晶盒于 1971 年前后，由詹姆士·福格森、马丁•斯凯特和沃尔夫冈•海佛里奇共同发明。

和 LCD Explorer 一起了解 TN 技术

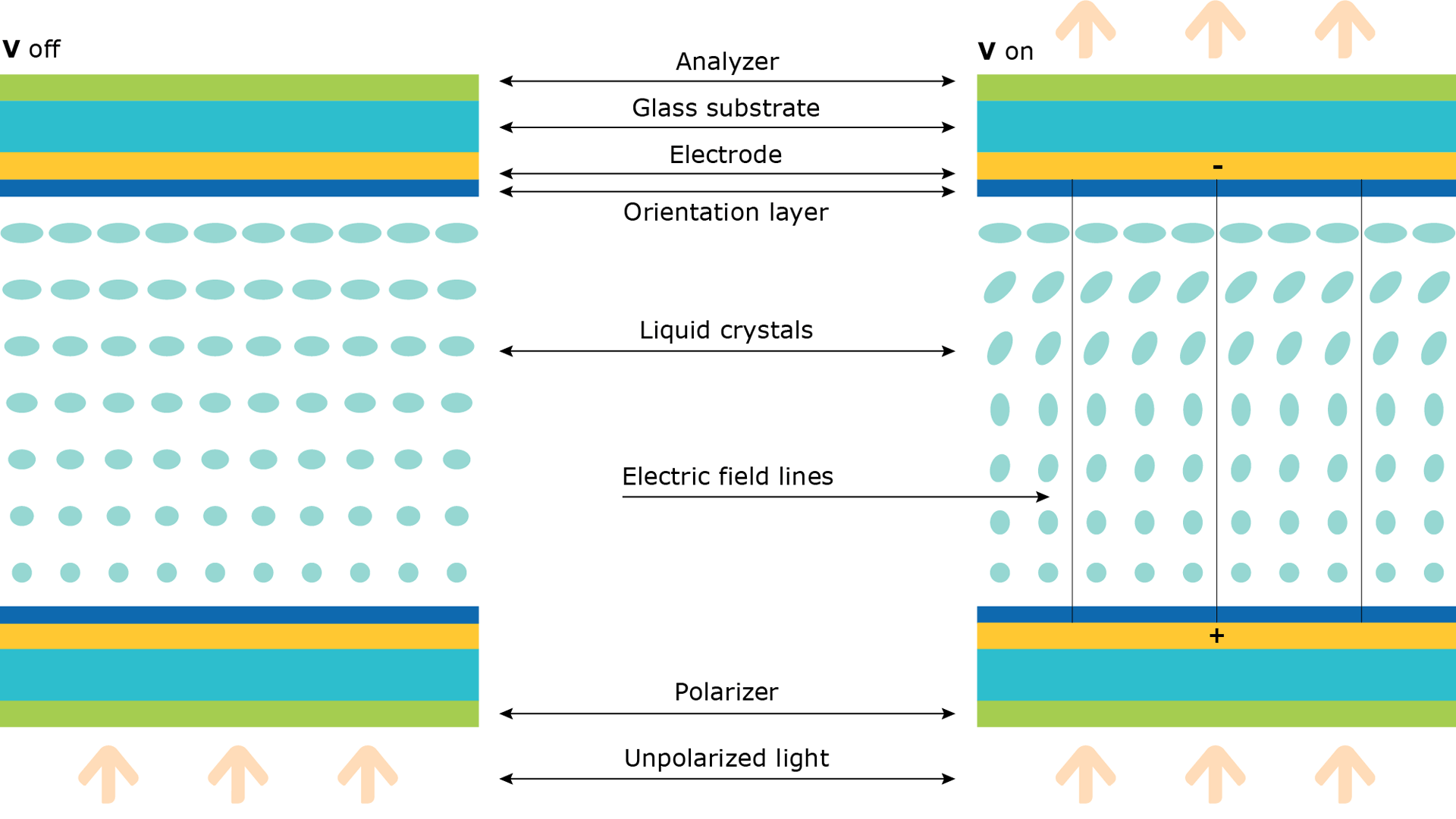

TN 切换模式图解
TN 切换模式
在 TN 平面屏幕中，棒状液晶在关闭状态（左）平行于玻璃基板。当施加电压时（右），分子垂直配向于玻璃基板之间。
